PRECISION PIPING PRODUCTS PATENTED PRESEVATION SYSTEM

P3

フランジ･プロテクション･システムのご紹介

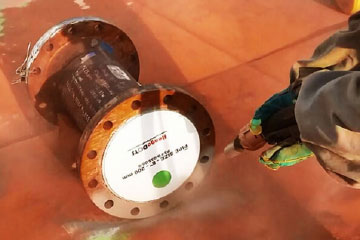

配管フランジ面の腐食・損傷予防対策

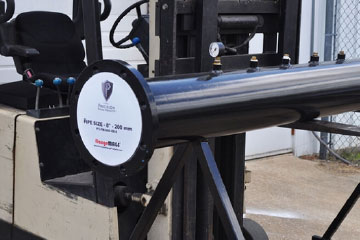

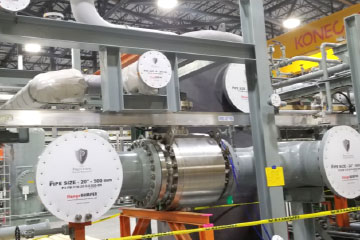

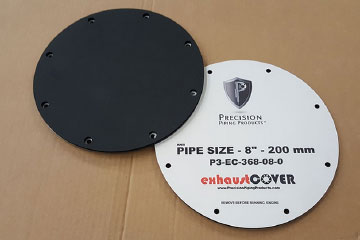

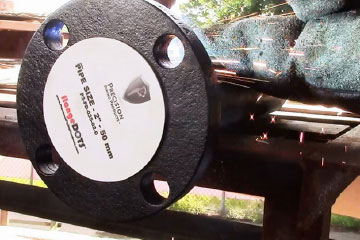

  • イメージ
  • イメージ
  • イメージ
  • イメージ
  • イメージ
  • イメージ

フランジ面保護の重要性 ─ 長期保存

石油･ガス産業等で、待機･保管･輸送時のフランジ面の保護は、永年課題となっています。これまで数多くの挑戦がなされても、実行可能で費用効果の高い解決策は見出されていません。
米Precision Piping Products（P3）社は、他に類をみないフランジ面保護パッケージを、複数の大手EPC会社と共同で開発しました。このシステムの導入に踏み切った顧客は、大規模LNGプロジェクトで、フランジの損傷を100％近く減少させています。
もし貴社が、フランジの損傷、腐食による再仕上、混入した異物の洗浄などによるプロジェクトのダウンタイム、生産・据え付け費用の増加などでお困りでしたら、P3は、貴社の時間・費用を削減し、貴社顧客のプロジェクトに内包する遅延リスクを取り除きます。

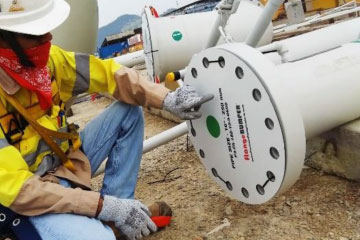

使用方法

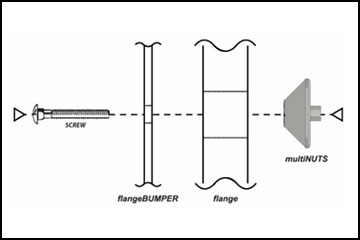

  • 粘着プロテクタフランジドット（VCI）と耐衝撃プロテクタフランジバンバーをマルチナットで取り付け
  • フランジ面の平面座面がクリーンで汚れや油がないことを確保する
  • 若しフランジ面がクリーンでないなら、洗浄用溶剤を使ってフランジ面を準備する。溶剤は、フランジドット（VCI）を取り付ける前に完全に乾燥したことを確保する
  • フランジドット（VCI）を適用するために、裏面フィルムをめくり始める：確実に、特に汚れた手で粘着性物質に触れない
  • フランジドット（VCI）を、フランジの平面座端で裏面フィルムが剥がれる位置につける：フランジドット（VCI）を表面にゆっくり押し付ける
  • 適用し始めると共に、裏面フィルムをフランジドット（VCI）の背後から引き下ろし、裏面フィルムに続いて、指を平面座の端に沿って走らせる
  • フランジバンパーを適用するために、正しい穴をフランジのボルト穴と位置を調整する
  • マルチナットを使用する時、セルフ・センターに役立つように先細端をフランジの内側に向け続ける。全てのボルト穴（または必要とするボルト穴）に小ねじとマルチナットを取り付け、均等に固く締める。ピッタリ嵌るまで固く締めるが、フランジバンパーの表面を過度に変形したり曲げたりしない
使用方法
使用方法
  • 〈ブラスト塗装時〉
  • フランジドット（VCI）をフランジ面に取り付け
  • ブラスト塗装
  • 最初のフランジドット（VCI）を取り除きフランジ面検査
  • OKならフランジドット（VCI）＋タグをフランジバンパーとマルチナットと共に取り付け

効  果

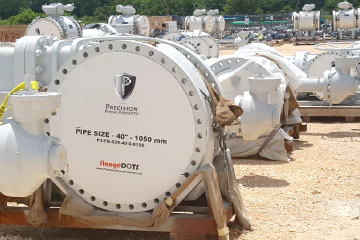

このシステムによる気密・水密性に優れたシールが、スプール配管、容器、バルブや他の設備の重要なフランジ表面積を保護するだけでなく、含浸された最高級のVCI（腐食抑制剤）が内部を保護防錆し、外気や水分が侵入して見えない損傷を引き起こすことを防ぎます。

効果

用途

フランジ材料 ─ スチール＆金属フランジ保護
  • 炭素鋼フランジ保護
  • ステンレス鋼フランジ保護
  • 特殊金属フランジ保護
フランジ面保護方式
  • 接着フランジ面保護 ＋ VCI
  • 磁気フランジ面保護
  • 機械的フランジ面保護
フランジ保護用途
  • 製作・製造
  • 一時保管保護
  • 吹き付け塗装
  • 船積～長期保管
  • バルブ （フランジ面保護）
  • メンテナンス
  • 天候（屋外保管）

P3製品はフランジ面の損傷を効果的に予防

  • フランジ表面を物理的損傷から保護

  • 配管内部異物フリー（RING/MAG 内部アクセス可能）

  • 錆（さび）フリー（DOT/RING 粘着タイプ）

  • どんなフランジ材質（鋼鉄、ステンレス、アルミニウム、特殊金属）にも対応
  • 高い耐久性、水密・気密性
  • 精密切断、トリミング不要
  • 軽量で簡単取り付け・取り外しが可能
  • 屋外環境対応
  • 組立製作・出荷・輸送・長期保管まで損傷フリー
  • ブラスト塗装 、マスキング時間8割カット
  • 究極のフランジ保護システム（DOT+VCI+BUMPER+multiNUT）
  • 高い費用対効果
  • 再利用可能

問題

使おうと思った配管が
　　フランジの錆びや損傷で使えなかった…
　　　　酸洗・再加工などの手配で残業させ、
　　　　　　計画が遅れて会社の損失が膨らんだ…

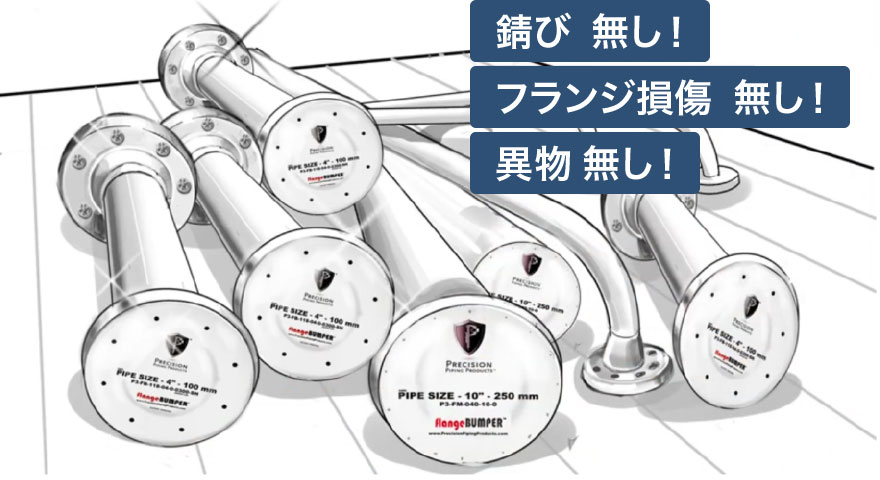

メリット

フランジの予防的保護・保存が
企業の損益に与える影響は
計り知れない！

©All Rights Reserved by Precision Piping Products. ＆ Mikan Corporation. 資料内容の全部または一部を無断で転載・複製することを禁じます。

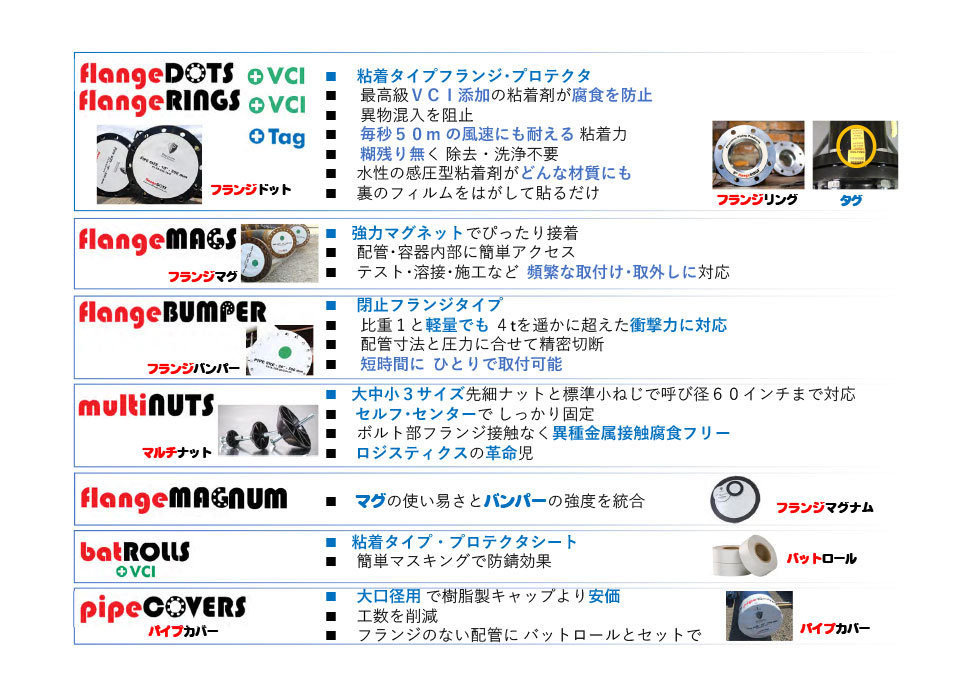

製品紹介

製品紹介

実績

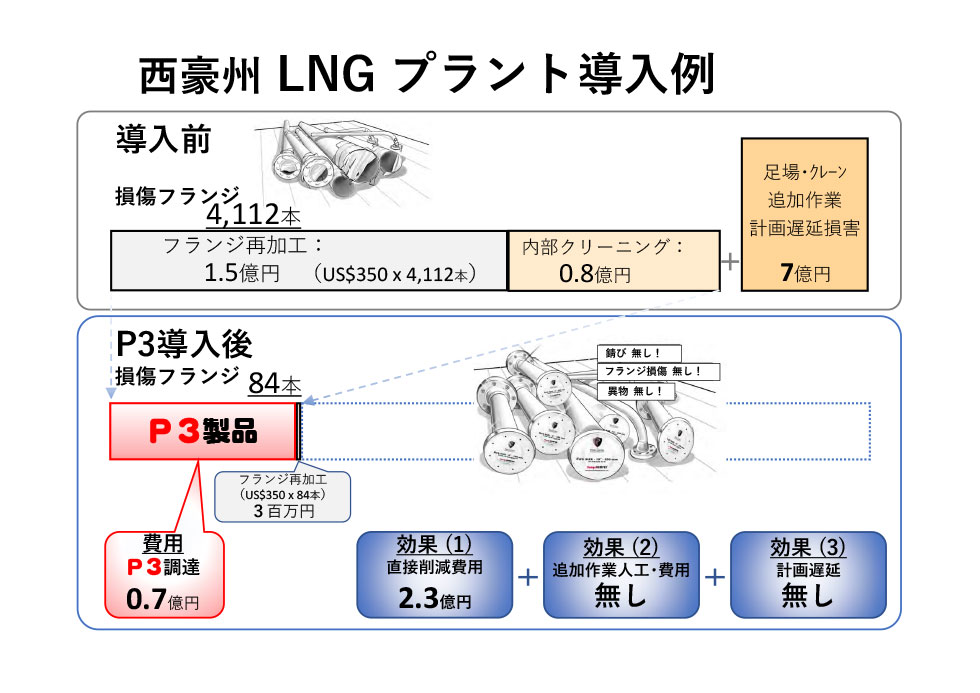

西郷州LNGプラント導入例

実績

会社概要

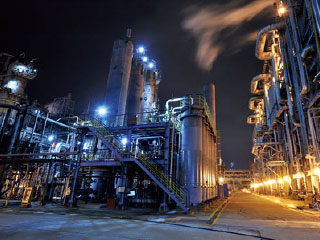

  • O＆G

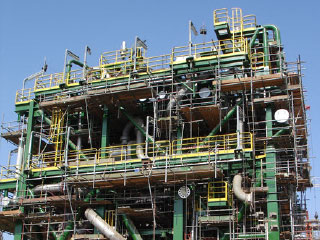

  • O＆G
  • O＆G
  • EPC
  • O＆G
  • 製作組立
  • O＆G

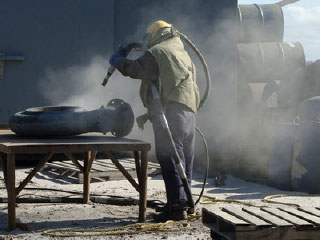

  • ブラスト・塗装

会社写真

商 号 PRECISION PIPING PRODUCTS, LLC
本 社 米国テキサス州ヒューストン　2014年創業
営業種目 フランジ保護製品製造販売
特 色 非鉄鍛造業界での経験を活かし､石油ガス･プラント
メンテナンス業界の潜在ニーズに応じた製品を開発
需要の高まりを受け生産能力拡大中
